Suport de terra d'acer amb canal C fix

Descripció breu:

El muntatge de terra d'acer amb canal C fix és una estructura de nova creació per a projectes d'energia solar terrestre. Està processat en acer al carboni Q235 amb acabat galvanitzat en calent i ofereix una alta resistència i una bona anticorrosió. Tots els rails, bigues i pals del sistema de muntatge estan fets d'acer amb canal C i es connecten entre si mitjançant accessoris de disseny únic per a una fàcil instal·lació. Mentrestant, totes les bigues i els pals de l'estructura es muntaran prèviament abans de l'enviament, cosa que estalviarà en gran mesura els costos de mà d'obra a l'obra.


Detall del producte

Etiquetes de producte

PRO.FENCE dissenya i fabrica sistemes de muntatge solar fotovoltaic sobre terra d'acer, tenint en compte l'alta rendibilitat de l'acer i la manera de simplificar l'estructura per facilitar la construcció a l'obra. Aquest sistema de muntatge sobre terra d'acer amb canal C està completament muntat amb acer amb canal C amb una resistència més alta en comparació amb el sistema de muntatge solar d'aliatge d'alumini. Les bigues i els pals verticals es fixen mitjançant cargols que passen per forats fets a mida sense utilitzar accessoris complicats, cosa que estalviarà costos i aconseguirà una instal·lació ràpida. A més, els rails adopten forats de tira i clips de bloc per instal·lar mòduls per a una instal·lació eficient i convenient, fins i tot el constructor a l'obra pot operar-los de forma independent.

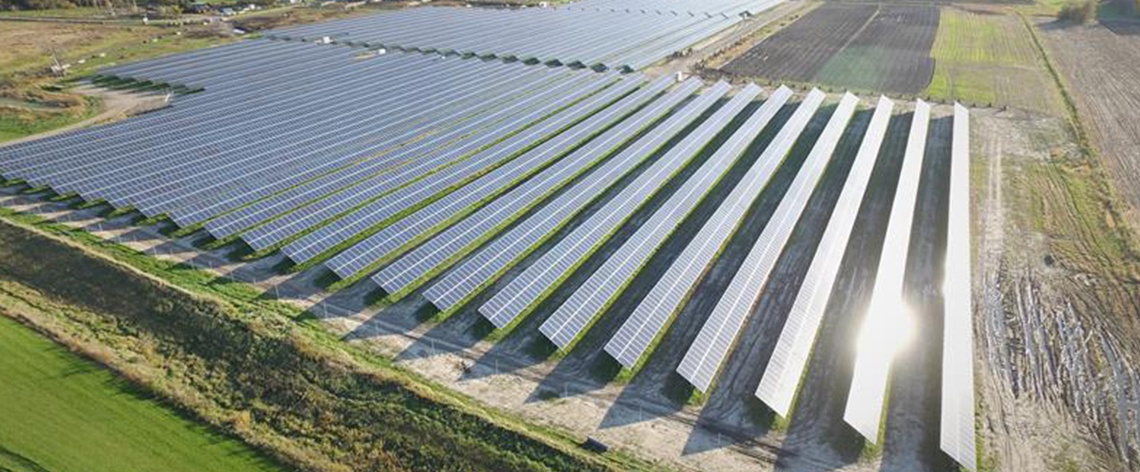

És adequat per a parcs solars a gran escala, plantes fotovoltaiques terrestres, teulades planes de ciment. Aplicable en zones amb vents d'alta velocitat i càrrega de neu.

L角连接3
横梁连接爆炸
立柱纵梁链接
底座地桩安装

Barana i biga instal·lades

Rails connectats

Biga i pal instal·lats

Pal i cargols instal·lats

Característiques

- Baix cost
Amb un cost inferior al 15% que el del sistema de muntatge a terra d'aliatge d'alumini, és la solució més rendible per a projectes a gran escala.

-Fàcil de muntar
Tota l'estructura està muntada amb acer en C fixat amb cargols per facilitar la construcció.
El suport de prestatgeries s'ha de premuntar com a màxim abans de l'enviament per estalviar costos de mà d'obra al lloc.

-Llarga vida útil
Els suports de terra d'acer que subministra PRO.FENCE estan fets d'acer al carboni Q235 d'alta resistència i acabats en galvanitzat en calent amb un recobriment de zinc mitjà de 70 μm per a una anticorrosió eficaç. Això garantirà la nostra estructura fins a una vida útil pràctica de 20 anys.

-Moq petit
El motiu pel qual el suport de terra d'acer no es pot utilitzar de manera massiva en sistemes solars fotovoltaics està limitat pel seu gran MOQ d'acer. La nostra fàbrica situada a la província de Hebei, rica en material d'acer, podria prometre lliuraments amb un MOQ petit.



Especificació

Lloc d'instal·lació Terreny obert
Angle ajustable Fins a 45°
Velocitat del vent Fins a 48 m/s
Càrrega de neu Fins a 20 cm
Fundació Piló de terra, Pilós cargolats, Base de formigó
Material HDG Q235, An-AI-Mg
Matriu de mòduls Qualsevol disseny fins a les condicions del lloc
Estàndard JIS, ASTM, EN
Garantia 10 anys
Vida pràctica 25 anys

COMPONENTS

400x400
400x4001
400x4003
横梁立连接接.56
400x4002
400x4004

Brida mitjana

Brida lateral

Ferrocarril

Premuntar el bastidor de suport

Base del peu

Empalmament de carril

Referència

Sistema de muntatge solar d'acer
sistema de muntatge solar d'acer
muntatge solar d'acer

Preguntes freqüents

1.Quants tipus d'estructures de muntatge solar fotovoltaic a terra subministrem?

Muntatge solar a terra fix i ajustable. Es poden oferir estructures de totes les formes.

2.Quins materials dissenyeu per a l'estructura de muntatge fotovoltaic?

Acer Q235, Zn-Al-Mg, aliatge d'alumini. El sistema de muntatge a terra d'acer té un avantatge de preu absolut.

3.Quin avantatge té en comparació amb altres proveïdors?

MOQ petit acceptable, avantatge de matèria primera, estàndard industrial japonès, equip d'enginyeria professional.

4.Quina informació es requereix per a una cotització?

Dades del mòdul, disseny, estat al lloc.

5.Teniu un sistema de control de qualitat?

Sí, estrictament segons la norma ISO9001, inspecció completa abans de l'enviament.

6.Puc rebre mostres abans de fer la comanda? Quina és la quantitat mínima de comanda?

Mini mostra gratuïta. La quantitat mínima de comanda depèn dels productes, no dubteu a contactar amb nosaltres per a qualsevol consulta.
